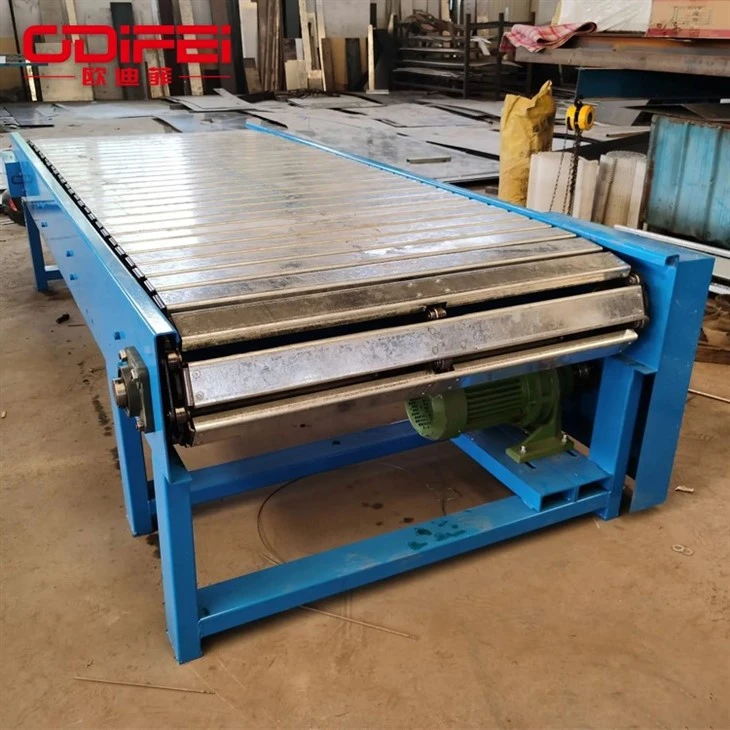

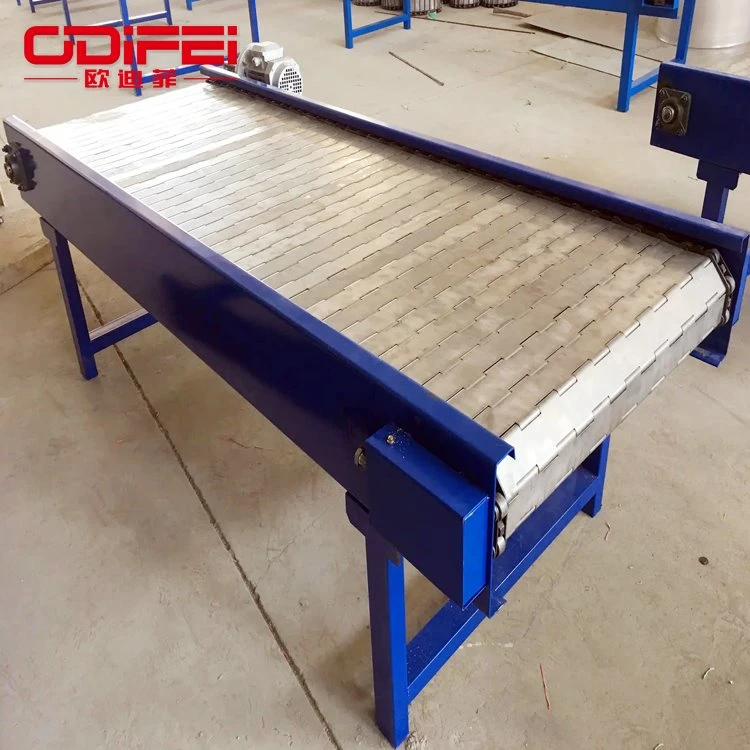

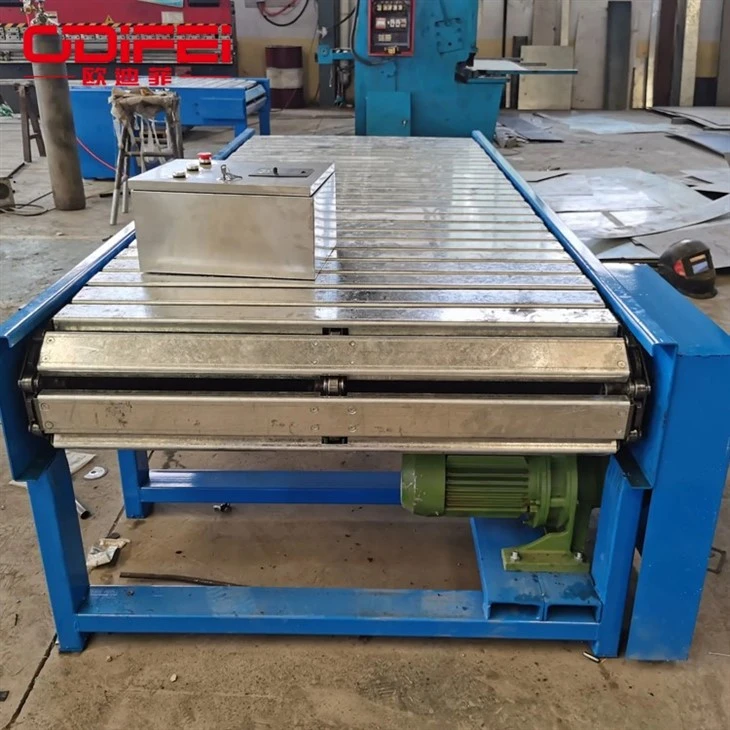

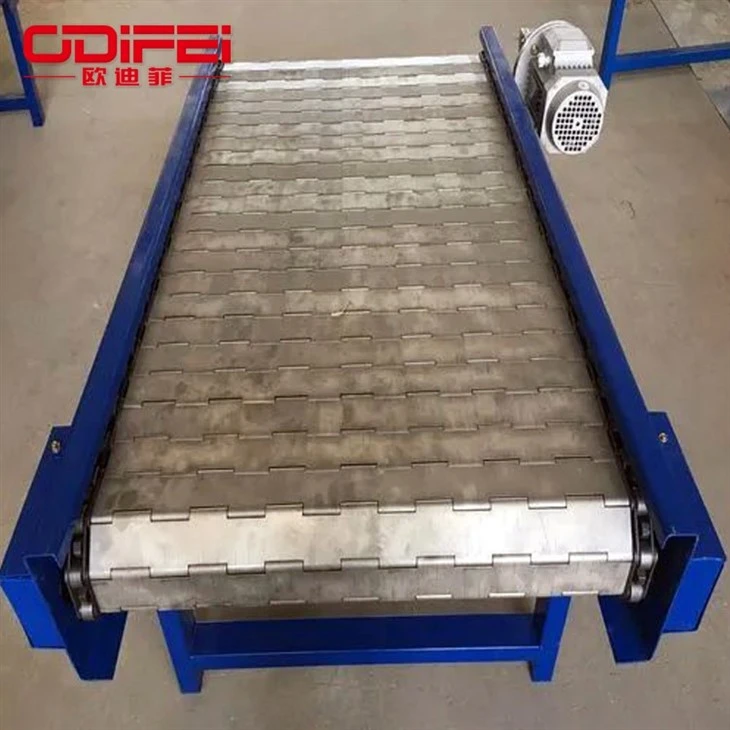

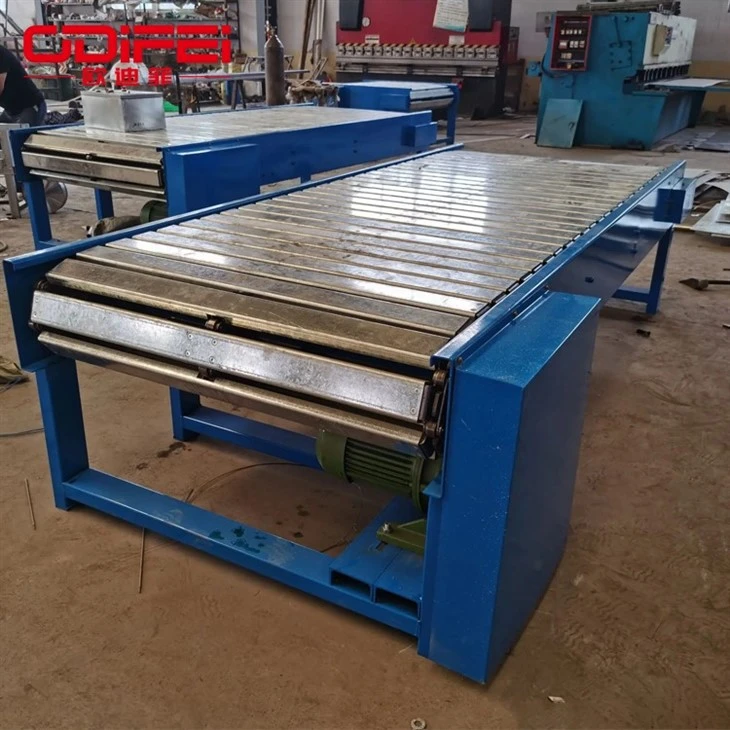

نوار نقاله زنجیره ای صفحه ای



نوار نقاله زنجیره ای صفحه زنجیره ای از یک دستگاه قدرت (موتور)، یک محور محرک، یک غلتک، یک دستگاه کشش، یک چرخ دنده، یک زنجیر، یک بلبرینگ، یک روان کننده، یک صفحه زنجیره و غیره تشکیل شده است. و صفحه فلزی که به عنوان حامل در طول فرآیند انتقال عمل می کند. اصل اساساً استفاده از یک سری زنجیر ثابت بر روی زنجیره کششی برای ایجاد کشش و استفاده از صفحه فلزی به عنوان حامل برای انتقال مواد در جهت افقی یا شیبدار است. نوار نقاله های زنجیره ای به طور گسترده در تمام جنبه های زندگی مانند برق، متالورژی، شراب سازی، صنایع شیمیایی، درمان پزشکی، ساخت ماشین آلات و سایر زمینه های گسترده استفاده می شود. به منظور پاسخگویی به نیازهای مختلف سایت تولید، ما می توانیم به طور خاص ماشین های انتقال را در خط اتوماسیون برای دستیابی به الزامات و اهداف طراحی کنیم.




1. نوار نقاله صفحه زنجیره ای دارای ظرفیت انتقال بزرگ، سطح انتقال صاف، اصطکاک کم و انتقال صاف مواد بین خطوط انتقال است.

2. انتقال صفحه زنجیره ای طیف گسترده ای از کاربردها را دارد و می تواند بارهای بزرگ را تحمل کند.

3. نوار نقاله صفحه زنجیره ای دارای طرح انعطاف پذیری است و می تواند در زاویه شیب نسبتاً زیاد و شعاع خمشی نسبتاً کوچکی منتقل شود.

4. نوار نقاله زنجیری را می توان مستقیماً در آب خیس کرد یا مستقیماً با آب شستشو داد که برای تمیز کردن راحت است.

5. زنجیر کششی استحکام و راندمان بالایی دارد و می‌تواند برای حمل و نقل{1} در مسافت‌های طولانی استفاده شود.





مدل	ظرفیت/ساعت	اندازه مواد میلی متر	سرعت m/ s	طول انتقال m	موتور	طول انتقال m	توان KW	کاهنده
BL400	20	130	0. 8-3		JZT-31-4		2.2	JZQ250
				>10-20	32-4	>10-20	3	350
				>20-30	41-4	>20-30	4	350
				>30-40	42-4	>30-40	5. 5	400
BL500	25	150	0. 8-3		32-4		3	350
				>10-20	41-4	>10-20	4	400
				>20-30	42-4	>20-30	5. 5	400
				>30-40	51-4	>30-40	7. 5	500
BL650	35	200	0. 8-3		41-4		4	400
				>10-20	42-4	>10-20	5. 5	500
				>20-30	51-4	>20-30	7. 5	500
				>30-40	52-4	>30-40	10	650
BL800	55	280	0. 8-3		42-4		5. 5	500
				>10-20	51-4	>10-20	7. 5	650
				>20-30	52-4	>20-30	10	650
				>30-40	61-4	>30-40	13	750



مواردی که نیاز به توجه دارد:

1. این تجهیزات عمدتا برای حمل و نقل مواد با سایش قوی و دمای بالا استفاده می شود.

2. پاور یونیت در سر، چپ و راست دستگاه سطل زنجیری قابل تغییر است.

3. سرعت انتقال باید 8 ~ 10 متر در دقیقه باشد، خیلی کم بر ظرفیت انتقال تأثیر می گذارد، خیلی زیاد سر و صدای زیادی ایجاد می کند و سایش افزایش می یابد.









نوار نقاله زنجیری صفحه زنجیره ای از یک دستگاه چرخ سر، یک دستگاه زنجیره صفحه مقیاس، یک دستگاه کشش چرخ دم، یک دستگاه محافظ راهنمای مواد، یک قاب و یک دستگاه رانندگی تشکیل شده است.

1. دستگاه رانندگی: از آنجایی که سرعت نوار نقاله زنجیره ای صفحه زنجیره ای به طور کلی بیشتر از 0.5 متر بر ثانیه نیست، دستگاه محرک نوار نقاله زنجیره ای صفحه اصلی عمدتاً ساختار انتقال مانند موتور و کاهنده را اتخاذ می کند، بنابراین می توان آن را مستقیماً با کوپلینگ لغزنده متقاطع و نوار نقاله زنجیره ای صفحه زنجیره ای متصل کرد. اتصال محور چرخ سر باعث ساده سازی ساختار دستگاه چرخ سر، ساخت، نصب و تنظیم آن آسان می شود و هزینه آن نیز کم است و دستگاه تک محرکه با سرعت تک است.

2. دستگاه کشش چرخ دم: دستگاه از یک دستگاه کشش پیچ استفاده می کند که از یک محور چرخ دم، دو چرخ دنده دم، یک جفت پیچ کشنده و سایر لوازم جانبی تشکیل شده است. چرخ دنده کششی (شامل توپی) روی محور چرخ زنجیر توسط یاتاقان های غلتشی دوتایی پشتیبانی می شود که می تواند ضریب درگ را در زمانی که زنجیره کشش به دور چرخ دنده می چرخد ​​کاهش دهد. موقعی که دندانه‌های چرخ‌دنده تنظیم می‌شوند موقعیت دندان‌های چرخ‌دنده و مفاصل زنجیر کششی را می‌توان به‌طور خودکار تنظیم کرد تا از شبکه‌بندی صحیح دندان‌های چرخ‌دنده و زنجیر کششی اطمینان حاصل شود. عملکرد

3. دستگاه زنجیره بشقاب: زنجیر مورد استفاده در نوار نقاله زنجیره ای BL یک زنجیر تکه و یک زنجیر مهر زنی با غلتک های نصب شده در انتهای شفت می باشد. غلتک ها در قسمت بیرونی قطعات زنجیر بیرونی نصب می شوند. غلتک ها فقط بار روی صفحه زیرین را تحمل می کنند و ابعاد ساختاری آنها به نسبت کوچکتر است. ، بنابراین ضریب درگ کوچکتر است و بارهای درایو و کشش را کاهش می دهد. پس از عملیات حرارتی خاموش و معتدل، زنجیره دارای ظرفیت باربری زیاد و استحکام کششی قوی است. آستین مفصل صفحه زنجیره ای از فولاد آلیاژی، کربن دار، خاموش شده، زمین ساخته شده است و مقاومت در برابر سایش بالایی دارد. قیف صفحه مقیاس: قیف صفحه ترازو حامل بار نوار نقاله زنجیره ای صفحه است. قطعات با صفحات فولادی ضخیم، با دقت شکل و ابعاد بالا، خطاهای تجمعی کوچک مهر و فرم می‌شوند و ترازو هنگام راه رفتن منحرف نمی‌شود.

4. Rack: رک تولید استاندارد را اتخاذ می کند، که نه تنها فرآیند تولید را استاندارد می کند، بلکه از خطاهای ناشی از خطاهای دستی جلوگیری می کند، نرخ کیفیت محصولات را بهبود می بخشد، هزینه ها را کاهش می دهد و مزایای اقتصادی را بهبود می بخشد.





این دستگاه را می توان به صورت افقی و عمودی با شیب (زاویه شیب کمتر یا مساوی 60 درجه) چیدمان کرد، مناسب برای انتقال مواد مختلف پودری و حجیم مانند کلینکر سیمان، تخلیه کک، سرباره آهن، سنگ معدن، سنگ آهک و سایر مواد حجیم با دمای بالا کمتر از 100 یا 0 درجه. مقاومت در برابر درجه حرارت بالا، مقاومت در برابر سایش، می تواند مواد فله را حمل کند و سایر ویژگی ها بهتر از سایر نقاله ها هستند. طول انتقال یک دستگاه منفرد می‌تواند به بیش از 150 متر برسد و وزن واحد مواد انتقال‌دهنده از راه دور می‌تواند به 2000 کیلوگرم در مترمکعب برسد. به طور عمده در متالورژی، فولاد، کک سازی، مصالح ساختمانی، شیمیایی و سایر صنایع استفاده می شود.





مانند: خاکستر دیگ، کلینکر سیمان، سرباره، کک، سنگ خرد شده و غیره، به ویژه برخی از مواد با دمای بالا، حجیم بزرگ، بلوک بزرگ، زاویه حاد تیز و آسیاب قوی.







1. نوار نقاله زنجیره ای صفحه ای عمیق شرایط تولید خود را در نظر می گیرد. کاربردهای نوار نقاله در صنایع مختلف متفاوت است. برای صنایع بزرگ الکترومکانیکی مانند خودروها و لوازم خانگی، نوار نقاله‌های زنجیره‌ای ورق‌های زنجیره‌ای سنگین باید انتخاب شوند و صنایعی مانند مواد غذایی و الکترونیک باید نوار نقاله‌های زنجیره‌ای سبک را انتخاب کنند.

2. نوار نقاله زنجیره ای بشقاب زنجیره ای عمیق، الزامات مواد انتقال را تعیین می کند. صفحه زنجیره ای نوار نقاله زنجیره ای از پلی پروپیلن، پلی اتیلن، استال، نایلون، فولاد ضد زنگ و غیره ساخته شده است. قاب نوار نقاله زنجیره ای صفحه ای از فولاد ضد زنگ، آلیاژ آلومینیوم با استحکام بالا، خم شدن صفحه فولاد کربنی، کانال فولاد کربنی و غیره تشکیل شده است، مطابق با انتخاب مواد ورق مناسب برای ویژگی های ماده ای که حمل می کنید.

3. نوار نقاله زنجیره ای صفحه ای عمیق جهت انتقال را تعیین می کند. با توجه به جهت های مختلف انتقال، نوار نقاله زنجیره ای صفحه ای به خط نوار نقاله صفحه فسفر خطی، نوار نقاله صفحه فسفر صعودی، نوار نقاله زنجیره ای صفحه زنجیر چرخشی، نوار نقاله صفحه فسفر عمودی، نوار نقاله صفحه فسفر منحنی، نوار نقاله صفحه فسفر منحنی، نوار نقاله صفحه فسفر منحنی، و غیره تقسیم می شود. انتقال جهت با توجه به ویژگی های فضایی سایت.

4. پارامترهای اساسی را تعیین کنید. عرض، ارتفاع، فاصله، طول، سرعت انتقال و ظرفیت حمل نوار نقاله را می توان با توجه به نیاز تولید کننده تنظیم کرد.



انواع نوار نقاله پیش بند:

نوار نقاله پیش بند سنگین:مناسب برای حمل و نقل کوتاه مواد بلوک با اندازه ذرات تغذیه زیر 1000 میلی متر.

نوار نقاله پیش بند متوسط:مناسب برای{0}}انتقال مواد بلوک با فاصله کوتاه با اندازه ذرات تغذیه کمتر از 400 میلی متر، حمل مواد با چگالی شل کمتر از 2400 کیلوگرم بر مترمربع، وزن بلوک کمتر از 500 کیلوگرم و دمای کمتر از 400 درجه.

نوار نقاله پیش بند سبک:مناسب برای{0}}انتقال مواد بلوک با فاصله کوتاه با اندازه ذرات تغذیه کمتر از 160 میلی متر، حمل مواد با چگالی شل کمتر از 1200 کیلوگرم بر مترمربع، وزن بلوک کمتر از 140 کیلوگرم و دمای کمتر از 350 درجه.









(1) عرض مشترک نوار نقاله مقیاس: b=650mm، 800mm، 1000mm، 1200mm، 1500mm، 2000mm. در میان آنها، b=800mm، 1000mm و 1500mm به طور گسترده استفاده می شود.

(2) وزن تک شیء حمل شده: به طور کلی 75 کیلوگرم، * تا 120-150 کیلوگرم؛

(3) طول نوار نقاله: به طور کلی 60-120 متر، * تا 200 متر؛

(4) سری Conveyor Express: v=0.8، 0.96، 1.2، 1.5، 1.8، 2.4، 3.0m/min;

(5) ارتفاع بالابر نوار نقاله: h=2.2-4.5m * تا 10 متر.

(6) برای مواد مختلف، زاویه شیب مجاز نوار نقاله 25 درجه است.

(7) هنگامی که نوار نقاله بر روی زمین کارگاه یا زمین باز نصب می شود، ارتفاع فاصله از بالای وتر صفحه مقیاس جانبی برگشت تا زمین نباید کمتر از 200 میلی متر باشد. هنگام نصب در گودال، ارتفاع فاصله نباید کمتر از 300 میلی متر باشد. در شرایط خاص و محدود شده توسط شرایط خارجی خاص، ارتفاع فاصله را می توان در صورت لزوم تعیین کرد.













1. به طور مرتب بررسی کنید که آیا زنجیره انتقال نوار نقاله زنجیره ای صفحه زنجیره ای فرسوده شده است یا خیر. در صورت وجود هرگونه ناهنجاری، لطفاً به موقع آن را تعویض کنید.

2. بررسی کنید که آیا پیچ های پیوندی صفحات زنجیره ای نوار نقاله زنجیره ای صفحه زنجیره ای سفت شده اند یا خیر. اگر شل هستند، باید به موقع سفت شوند.

3. کشش زنجیره انتقال نوار نقاله زنجیره ای صفحه را بررسی کنید. خیلی شل و خیلی سفت به راحتی منجر به سایش یاتاقان می شود.

4. به طور مرتب بررسی کنید که آیا روغن روان کننده کاهنده نوار نقاله زنجیره ای نیاز به اضافه شدن دارد یا خیر.

5. در نوار نقاله زنجیری صفحه زنجیره ای نباید ماده خارجی وجود داشته باشد که ممکن است به راحتی باعث گیرکردن زنجیر و ... شود و باید به موقع تمیز شود.

6. راه‌اندازی مکرر، راه‌اندازی اضافه بار و راه‌اندازی کامل-ممنوع است.





محل نقطه روغن کاری	نام روان کننده	چرخه روغن کاری
بلبرینگ شفت سر و دم	گریس پایه کلسیمی ZG-3	یک بار در ماه
ریل راهنمای کشش پیچ	گریس پایه کلسیمی ZG-3 را پیچ کنید	یک بار در ماه
زنجیر غلتکی آستین	گریس پایه کلسیمی ZG-3	هر 10 روز یکبار
موتور الکتریکی	طبق دستورالعمل سازنده مراقبت کنید
غلتک های زنجیره ای را بکشید	گریس پایه کلسیمی ZG-3	هر 15 روز یک بار





شکست های احتمالی	دلیل اصلی	روش حذف
بار موتور خیلی زیاد است	بلوک بزرگ گیر کرده است، کوپلینگ متحدالمرکز نیست	مقدار تغذیه را کاهش دهید، قطعات بزرگ را تمیز کنید، هم محوری را تنظیم کنید
انحراف زنجیر نقاله	چرخ دنده های سر و دم موازی نیستند	پیچ دستگاه دم را تنظیم کنید
خرابی توری چرخ دنده ها	سایش پینیون	دنده درایو را تعویض کنید
دمای بلبرینگ خیلی بالاست	عدم وجود روغن روان کننده، کثیفی در روغن، تنظیم نامناسب، سفتی بلبرینگ و غیره.	1. سوخت گیری و تمیز کردن بلبرینگ 2. تنظیم یا تعمیر





خدمات قبل از فروش:

• مشتریان را برای انتخاب مدل تجهیزات مناسب راهنمایی کنید.
• ارسال به موقع پرسنل مهندسی و فنی به محل تولید جهت برنامه ریزی سایت برای مشتریان، طراحی فرآیندها و راه حل های معقول.
• ما می توانیم محصولات را با توجه به نیازهای خاص مشتریان طراحی و تولید کنیم تا نیازهای مختلف سرمایه گذاران را برآورده کنیم



خدمات در فروش:

• بازرسی دقیق محصولات قبل از خروج از کارخانه
• طبق قرارداد ارسال می شود



خدمات پس از فروش-:

• دوره گارانتی اصلی تجهیزات فروخته شده توسط شرکت ما یک سال می باشد (به استثنای خرابی یا آسیب ناشی از عوامل انسانی، عوامل سوخت و یا پدیده های طبیعی غیرقابل مقاومت و قطعات آسیب پذیر شامل گارانتی نمی شوند: انژکتور سوخت، سر پمپ، چشم های حساس به نور و ...).
• اگر خرابی تجهیزات ناشی از عوامل انسانی باشد، هزینه بر اساس قیمت کارخانه دریافت می شود.
• پس از دریافت اخطار گارانتی، در عرض 2 ساعت{1}} ساعت راهنمایی فنی برای حل مشکلات پاسخ دهید.







Zhengzhou Odifei Machinery Equipment Co. Ltd. به مدت 17 سال بر روی تجهیزات انتقال تمرکز کرده است. کسب و کار اصلی آن عبارت است از: آسانسور عمودی ارتعاشی مارپیچ، فیدر نواری، نوار نقاله زنجیره ای صفحه، نوار نقاله، نوار نقاله زنجیره ای، نوار نقاله زنجیره ای با زاویه بزرگ، نوار نقاله نوار نقاله، نوار نقاله سطل زنجیره ای، سطل نوار نقاله TD، سطل نوار نقاله TD آسانسور، آسانسور سطلی NSE و طیف کاملی از آسانسورهای سطلی. نوار نقاله زنجیره ای صفحه زنجیره ای TD75 (یا نوار نقاله زنجیره ای صفحه زنجیره ای)، نوار نقاله سیار، نوار نقاله زنجیره ای صفحه زنجیره ای با دنده های زاویه شیب بزرگ؛ نوار نقاله پیچ، نوار نقاله پیچ بدون شفت; نوار نقاله زنجیره ای صفحه زنجیره ای سبک، متوسط ​​و سنگین; دستگاه نوار نقاله سطل زنجیره ای، نوار نقاله کلینکر SCD; میکسر دو شفت افقی؛ فیدر صفحه سبک، متوسط ​​و سنگین؛ فیدر لرزش موتور GZG؛ صفحه نمایش ترومل، صفحه نمایش ترومل بدون محور;

در سال 2010، تیم تحقیق و توسعه شرکت ما وارد صنعت بازیافت منابع شد و به‌طور متوالی نوار نقاله‌های فلس‌دار تصفیه زباله خانگی، غربال‌گری زباله‌های خانگی و دسته‌بندی صفحه‌های ترومل بدون محور، فیدرهای ضایعات ساختمانی، و نوار نقاله‌های ضایعات فلس دار کوره قوس الکتریکی را توسعه دادند، که نه تنها ایجاد می‌کند، بلکه باعث ایجاد منفعت اجتماعی و اجتماعی در صنعت می‌شود. زنجیره ای

Zhengzhou Odifei Machinery Equipment Co., Ltd. به طور مداوم نوآوری های تکنولوژیکی را با روحیه تعالی انجام داده است و چندین محصول جدید کاربردی را توسعه داده است. این محصول در طراحی پیشرفته، در تولید خوب، در عملکرد قابل اعتماد است، دارای سطح پیشرفته بین المللی است، فروش خوبی در داخل و خارج از کشور دارد و هدف آن این است که رهبر صنعت باشد!





س: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟

پاسخ: ما کارخانه ای هستیم که در سال 2007 تاسیس شده است و متخصص در ساخت آسانسور عمودی ارتعاش مارپیچ، فیدر اسلات، نوار نقاله زنجیره ای صفحه ای، نوار نقاله نواری، نوار نقاله زنجیره ای، نوار نقاله زنجیره ای با زاویه بزرگ، نوار نقاله پیچی، نوار نقاله، نوار نقاله، نوار نقاله، نوار نقاله الکترونیکی و غیره



س: قطعات یدکی چطور؟

A: ما همیشه قطعات یدکی را با قیمت تمام شده ارائه می دهیم و هنگام خرید دستگاه لیستی از قطعات یدکی را به شما می دهیم.



س: آیا دستگاه را قبل از تحویل آزمایش خواهید کرد؟

پاسخ: بله، ما هر دستگاه و خط تولید را قبل از تحویل آزمایش می کنیم و فیلم کار را برای شما ارسال می کنیم. شما همچنین می توانید قبل از تحویل با ما تماس بگیرید.



س: آیا این نوار نقاله زنجیره ای صفحه زنجیره ای می تواند در برابر دمای بالا مقاوم باشد؟

پاسخ: بله، مواد با دمای بالا کمتر از 1000 درجه قابل حمل و نقل هستند. لطفا برای توضیح مشخصات متریال، حجم و طول انتقال و ... با مشتری تماس بگیرید با تشکر.

س: آیا می توان از نوار نقاله زنجیره ای صفحه ای در کارخانه ریخته گری فولاد استفاده کرد؟

پاسخ: بله، نوار نقاله زنجیره ای صفحه ای یک تجهیزات ایده آل برای انتقال مواد تیز، داغ، حجیم و خورنده در صنایعی مانند آهن و فولاد، معدن، مصالح ساختمانی، متالورژی، زغال سنگ، صنایع شیمیایی و غیره است.











1. لطفاً نام ماده، وزن مخصوص، اندازه ذرات و غیره را ارائه دهید

2. آیا ویژگی های دیگری وجود دارد: مانند ویسکوزیته، دما، خورندگی و غیره؟

3. انتقال طول، انتقال افقی یا انتقال شیبدار؟

4. ظرفیت انتقال / ساعت



اگر در نوار نقاله زنجیره ای بشقاب زنجیره ای جالب هستید، لطفا در 24 ساعت با ما تماس بگیرید!

به بازدید از کارخانه ما خوش آمدید!!!
